FENCEE - Zemnící tyč pro elektrický ohradník

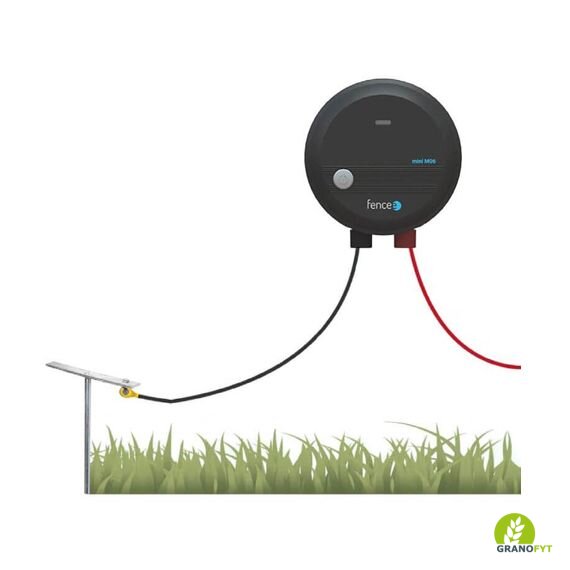

Pozinkovaná zemnící tyč pro uzemnění generátoru elektrického ohradníku

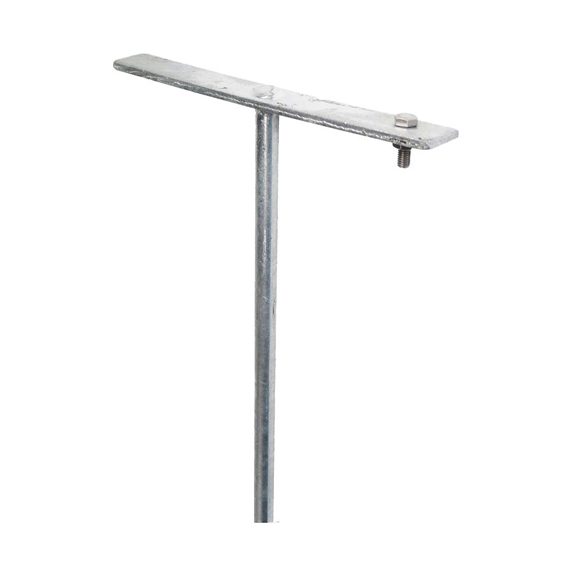

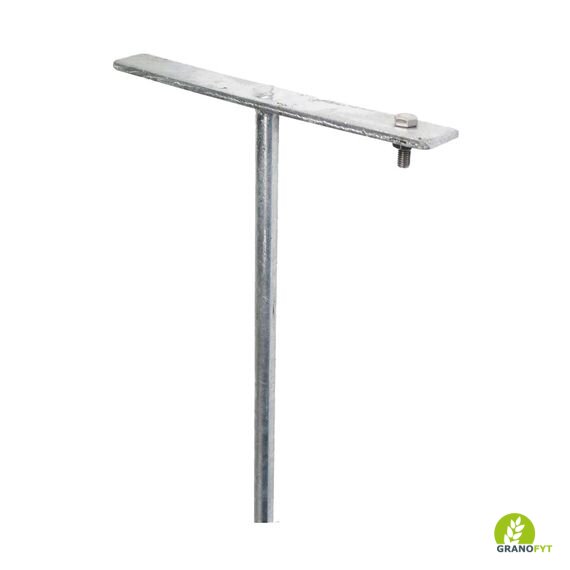

Zemnící tyč kulatá, pozinkovaná. Pro uzemnění generátoru elektrického ohradníku.

• Kvalitní uzemnění vašeho ohradníku.
• Speciální pozinkovaná tyč s navařeným profilem pro snadnou manipulaci.
• Se šroubem pro uchycení uzemňovacího kabelu.

Délka: 75 cm.

Jak uzemnit elektrický ohradník?

Zakoupili jste fencee elektrický ohradník a lámete si hlavu nad tím, jak ho uzemnit? Uzemnění elektrického ohradníku je jedním z klíčových procesů, na kterém závisí celková funkce zařízení. Doporučujeme mu proto věnovat zvýšenou pozornost.

Prvním krokem k perfektnímu uzemnění je kontrola všech potřebných komponentů elektrického ohradníku. Vybírat můžete z jednotlivých součástí ohradníku nebo z kompletních setů, které vám podstatně zjednoduší nákup. Pokud si zvolíte set, pak je potřeba zhodnotit, jestli obsažené komponenty a počty vyhovují vašim potřebám a případně si některé prvky doobjednat, např. počet sloupků nebo delší vodič. Stejně tak můžete zvlášť dokoupit třeba zkoušečku, a to buď diodovou nebo digitální.

K sestavení elektrického ohradníku budete potřebovat:

• Fencee generátor – zdroj napětí impulsů / sloupky nebo plastové izolátory pro vedení vodičů / kvalitní vodič – lanko, páska, síť / zemnící tyč s antikorozní úpravou – např. pozinkovaná.

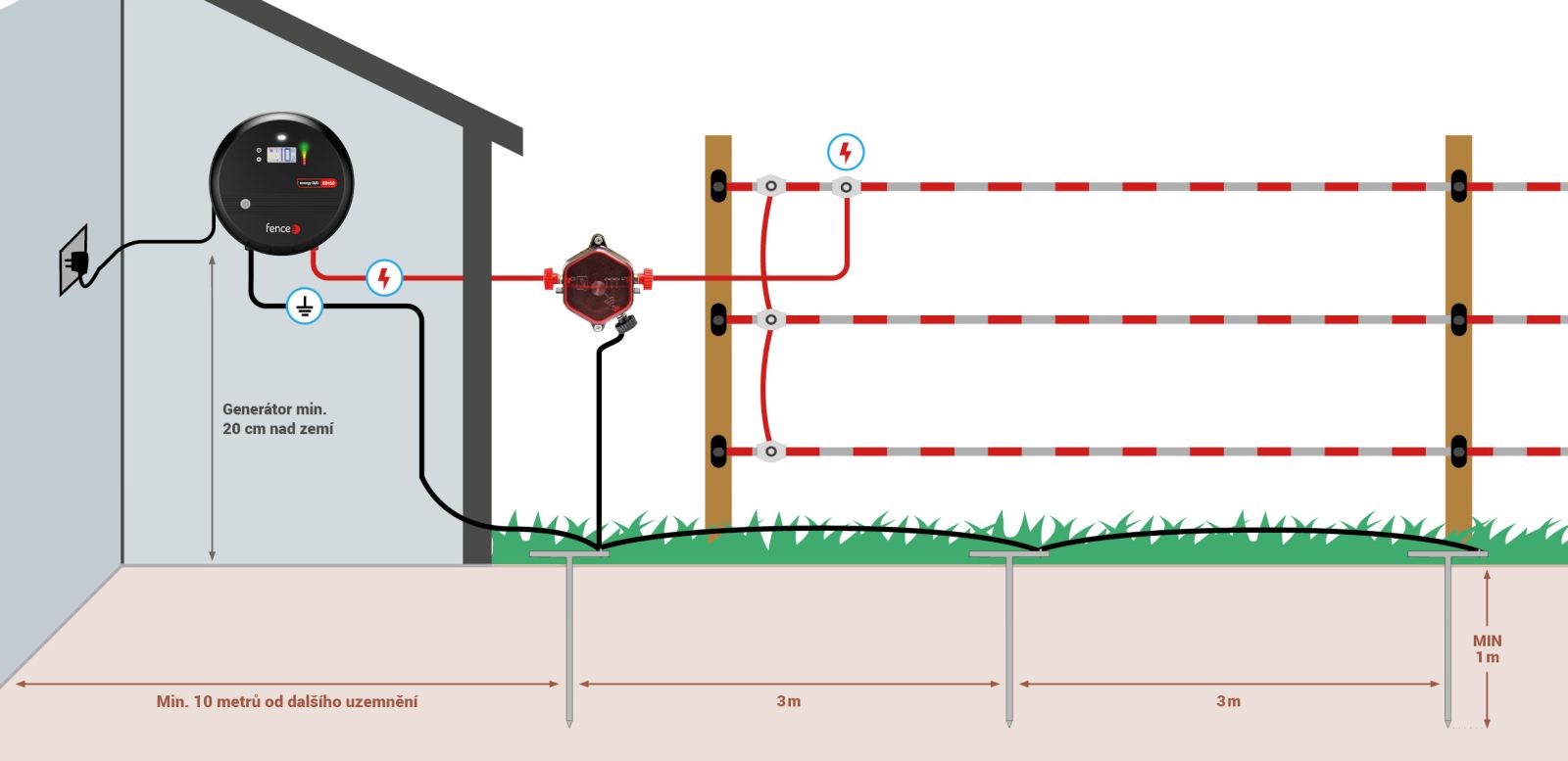

Dalším krokem je volba stanovišť, do kterých nainstalujete zemnící tyče s protikorozní ochranou. Při výběru místa pamatujte na pravidlo, že čím vlhčí stanoviště, tím vyšší vodivost. Nedoporučujeme proto písčitou ani kamenitou zeminu. Zemnící tyče je nutné zatlouct minimálně 1 m hluboko. Výjimkou jsou pouze ohradníky napájené bateriovými generátory nebo pracující s nízkým výkonem. U takových zdrojů musí být hloubka uzemnění alespoň 0,5 m. Dle potřeby konkrétního generátoru nebo při nedostatečné funkčnosti ohradníku doporučujeme instalovat více zemnících tyčí. To platí také pro suché pozemky s nižší elektrickou vodivostí. Přídavné tyče rozmístěte ve vzdálenosti cca 3 m od sebe. Nezapomeňte, že zemnící tyče nesmí být rezavé - rez izoluje.

Dbejte také na to, aby mezi zemnící tyčí ohradníku a jiným uzemňovacím systémem (např. uzemnění domu, ochranným uzemněním napájecího systému nebo uzemněním hlásiče narušení), byla vzdálenost minimálně 10 m. Generátor nikdy nepřipojujte k jiným stávajícím zemněním, ani k zemnění jiného generátoru. Každý generátor musí mít své vlastní uzemnění.  Podstatou fungování ohradníku je vytvoření negativního pólu v zemi a plusového pólu v nadzemní části ve vodičích. To zajistí právě uzemnění. K impulsu a následném zkratu dochází při kontaktu vodiče a zvířete, které stojí na zemi. V zemi se vytvoří mínusový pól a v nadzemní části plusový. Pro správné fungování ohradníku je nutné permanentně udržovat minimální hodnotu napětí. Napětí je především nosič impulsu a proto je potřeba zajistit jeho hodnotu alespoň 2500–3000 V.

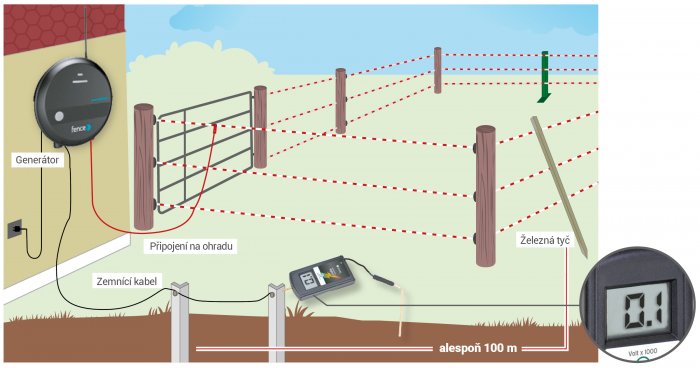

Jak zkontrolovat uzemnění elektrického ohradníku?

• Nejprve vypněte nebo odpojte zdroj elektrického ohradníku.
• Poté zkratujte ohradník opřením železné tyče na vodič ohrady přibližně 50 - 100 m od zdroje.
• V suché nebo písčité půdě zasuňte tyče až 30 cm do země.
• Zapněte zdroj elektrického ohradníku.
• Zkontrolujte napětí ohradníku pomocí zkoušečky. Na zkoušečce musíte naměřit napětí nižší než 2 000 V kvůli zkratování ohrady.
• Pokud se tak nestane, opět vypněte zdroj a pokračujte ve zkratování ohradníku přidáním dalších železných tyčí.
• Až napětí klesne pod 2000 V, jste připraveni otestovat systém uzemnění elektrického ohradníku.
• Pomocí zkoušečky změřte napětí na uzemňovací tyči, umístěné nejdále od zdroje a zasuňte zemnící sondu zkoušečky do země 1 m od poslední zemnící tyče.
• Ve vzdálenosti 1 m od zemnící tyče byste neměli ucítit nebo naměřit žádné napětí (maximálně 200 V).
• Pokud je naměřená hodnota nižší než 200 V, vaše zemnění je vyhovující. Získáváte tak maximální výkon z vašeho elektrického ohradníku.
• Jestliže je naměřená hodnota vyšší než 200 V, vaše zemnění potřebuje vylepšit, je nutno přidat další zemnící tyč nebo přesunout systém zemnění na vhodnější (vlhčí) místo.

Nejčastější problémy:

• Ohradníku se dotýká vegetace (tráva, keře, stromy) > odstraňte, posekejte trávu. Vodič ohradníku se dotýká země > přerušené vedení - opravte pomocí spojek. Poškozené izolátory > vyměňte za nové izolátory. Zauzlovaný vodič > nikdy nedělejte uzly, vždy použijte spojky elektrického ohradníku. Zlepšete vodivost > propojte vodiče ohradníku každých 200 m, pomocí propojovacího kabelu.
